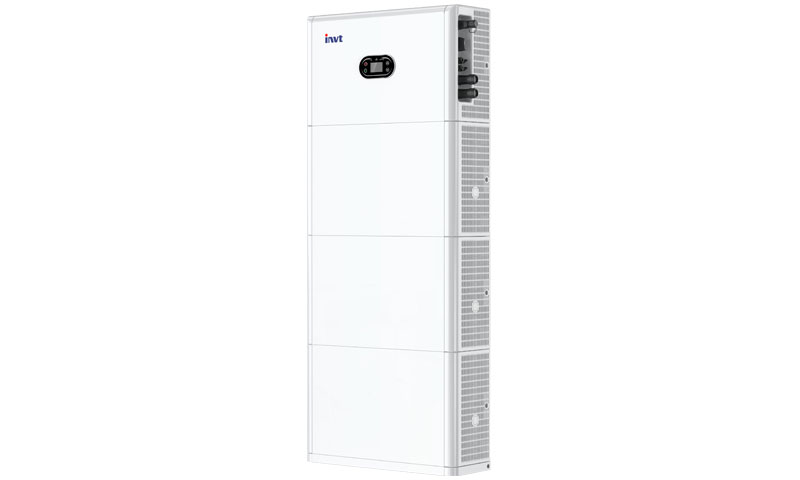

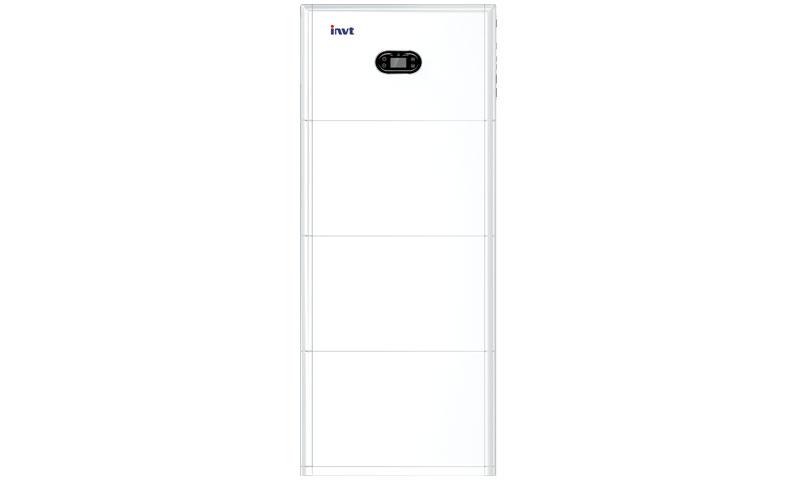

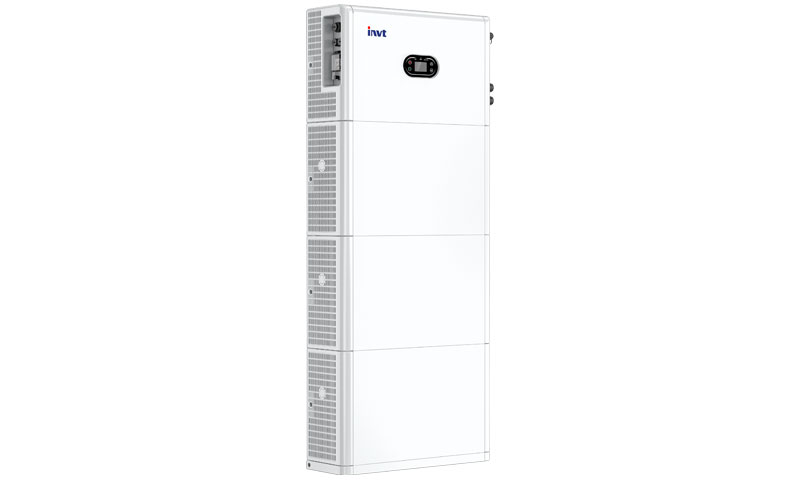

單相儲能逆變器
| 系統參數 | ||||||
| 電池輸入?yún)?shù) | ||||||
| 電池類型 | LFP | |||||
| 標稱能量 | 5.12kWh | 10.24kWh | 15.36kWh | |||
| 電池?cái)?shù)量 | 1 | 2 | 3 | |||
| 尺寸 (寬 x 高 x 深) | 640 x 875 x 210 mm | 640 x 1250 x 210 mm | 640 x 1625 x 210 mm | |||
| 標稱電壓 | 51.2V | |||||
| 電池電壓范圍 | 43.2V ~ 56.16V | |||||
| 最大充放電電流 | 100A | |||||
| 逆變器參數 | XD3KTL-AIO | XD3K6TL-AIO | XD4KTL-AIO | XD4K6TL-AIO | XD5KTL-AIO | XD6KTL-AIO |
| 光伏輸入?yún)?shù) | ||||||
| 最大輸入功率 | 4.5kW | 5.4kW | 6kW | 6.9kW | 7.5kW | 9kW |
| 最大輸入電壓 | 600V | |||||
| 啟動電壓 | 100V | |||||
| MPPT電壓范圍 | 100V~550V | |||||
| MPPT數量 / 每路MPPT可接入組串?dāng)?shù) | 2 / 1 | |||||
| 每路MPPT最大輸入電流 | 16A | |||||
| 每路MPPT最大短路電流 | 24A | |||||
| 交流輸出參數 | ||||||
| 額定輸出功率 | 3kW | 3.68kW | 4kW | 4.6kW | 5kW | 6kW |
| 最大輸出功率 | 3.3kVA | 3.68kVA | 4.4kVA | 4.6kVA | 5.5kVA | 6kVA |
| 最大輸出電流 | 15A | 16A | 20A | 20.9A | 22.7A | 26.1A |
| 額定輸出電壓 | 230V | |||||
| 額定輸出頻率 | 50Hz / 60Hz | |||||
| THDi(@額定功率） | ＜3% | |||||
| 功率因數 | 0.8 超前 ~ 0.8 滯后 | |||||
| 應急電源輸出（EPS） | ||||||
| 最大輸出功率 | 3kVA | 3.68kVA | 4kVA | 4.6kVA | 5kVA | 6kVA |
| 最大輸出電流 | 15A | 16A | 20A | 20.9A | 22.7A | 30A |
| 峰值功率，時間 | 4.5kW, 10s | 5.5kW, 10s | 6kW, 10s | 6.9kW, 10s | 7.5kW, 10s | 7.5kW, 10s |
| 額定輸出電壓、頻率 | 230V, 50Hz | |||||
| THDv(@額定功率) | ＜3% | |||||
| 自動切換時間 | ＜10ms | |||||
| 效率 | ||||||
| 最大效率 | 97.50% | |||||
| 歐洲效率 | 97.20% | |||||
| 電池充放電效率 | 95% | |||||
| 保護 | ||||||
| 保護 | 直流反接保護，絕緣阻抗檢測，接地故障檢測，過流/過壓保護，電池軟啟動保護 | |||||
| 直流拉弧保護 | 選配 | |||||
| 防雷保護 | 二級 | |||||
| 滿足的標準 | ||||||
| 認證 | IEC/EN 62109-1/2, IEC/EN 61000-1/3, G98/G99, CEI 0-21 | |||||
| 常規參數 | ||||||
| 環境溫度范圍 | -10℃～+45℃ | |||||
| 待機損耗 | ＜10 W | |||||
| 防護等級 | IP65 | |||||
| 相對濕度 | 0 ~ 100% | |||||
| 顯示 | LCD | |||||
| 通訊 | RS485 / CAN / WIFI / 4G / LAN / Bluetooth | |||||
| 最大工作海拔 | 4000m | |||||
| 冷卻方式 | 自然冷卻 | |||||
