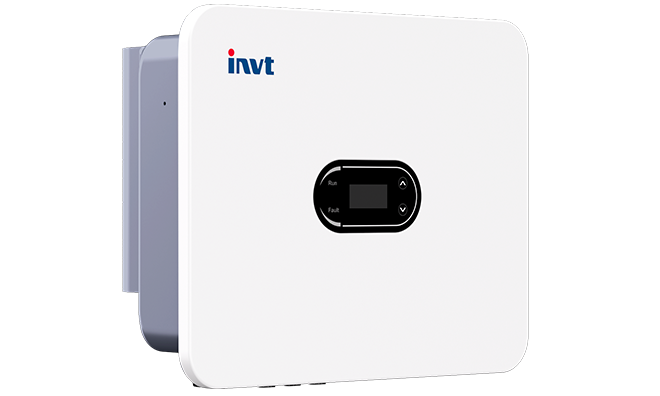

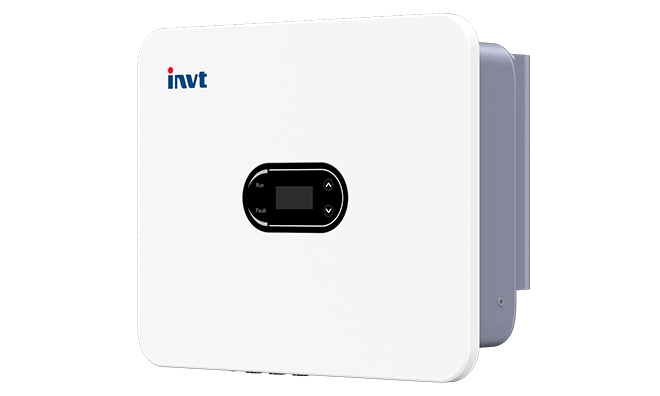

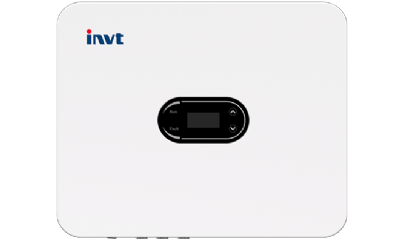

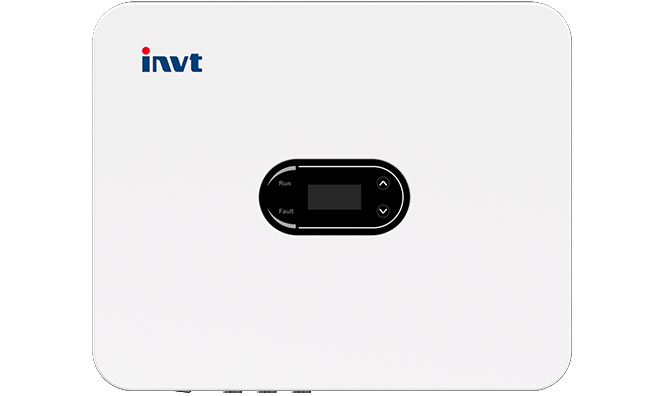

單相并網逆變器
| XG3KTR-S | XG4KTR-S | XG5KTR-S | XG6KTR-S | XG8KTR-S | XG9KTR-S | XG10KTR-S | XG11KTR-S | XG12KTR-S | XG15KTR1-S | |
| 直流輸入?yún)?shù) | ||||||||||
| 最大輸入功率 | 4.8kW | 6.4kW | 8kW | 9.6kW | 12.8kW | 14.4kW | 16kW | 17.6kW | 19.2kW | 24kW |
| 最大輸入電壓 | 1100V | |||||||||
| 啟動電壓 | 160V | |||||||||
| 額定輸入電壓 | 600V | |||||||||
| MPPT電壓范圍 | 180V ~ 1000V | |||||||||
| MPPT數/每組可接入組串?dāng)?shù) | 2/1 | |||||||||
| 每組MPPT最大輸入電流 | 18A | |||||||||
| 每組MPPT最大短路電流 | 25A | |||||||||
| 交流輸出參數 | ||||||||||
| 最大輸出電流 | 4.8A | 6.4A | 8A | 9.6A | 12.8A | 14.4A | 15.9A | 17.5A | 19.1A | 23.9A |
| 額定輸出功率 | 3kW | 4kW | 5kW | 6kW | 8kW | 9kW | 10kW | 11kW | 12kW | 15kW |
| 最大視在功率 | 3.3kVA | 4.4kVA | 5.5kVA | 6.6kVA | 8.8kVA | 9.9kVA | 11kVA | 12.1kVA | 13.2kVA | 16.5kVA |
| 額定輸出頻率 | 50Hz / 60Hz | |||||||||
| 額定電網電壓 | 230Vac / 400Vac，3L / N / PE | |||||||||
| 功率因數 | >0.99（0.8超前~0.8滯后） | |||||||||
| 諧波失真 | <3%（額定功率） | |||||||||
| 效率 | ||||||||||
| 最高效率 | 98.40% | 98.70% | ||||||||
| 歐洲效率 | 98.30% | 98.50% | ||||||||
| MPPT效率 | 99.90% | |||||||||
| 保護 | ||||||||||
| 直流反接保護 | 是 | |||||||||
| 孤島保護 | 是 | |||||||||
| 輸出短路保護 | 是 | |||||||||
| 漏電流檢測 | 是 | |||||||||
| 絕緣阻抗檢測 | 是 | |||||||||
| 接地故障檢測 | 是 | |||||||||
| 電網檢測 | 是 | |||||||||
| 浪涌保護 | 二級 | |||||||||
| 直流拉弧保護 | 選配 | |||||||||
| 顯示與通信 | ||||||||||
| 顯示 | LCD / LED+APP | |||||||||
| 通信方式 | 標配：RS485 選配：WiFi / GPRS / Ethernet |
|||||||||
| 滿足的標準 | ||||||||||
| 認證 | NB/T 32004, IEC/EN 62109-1/2, IEC/EN 61000-1/3, EN50549, IEC 61727/62116, IEC 60068, IEC 61683 VDE 4105, NC RfG, C10/C11, NRS 097-2-1, CEI 0-21, UNE217001, UNE217002,RD647, NTS, BIS, ABNT |
|||||||||
| 常規參數 | ||||||||||
| 尺寸（寬 x 高 x 深） | 481 x 395 x 195 mm | |||||||||
| 重量 | 12kg | 13.5kg | ||||||||
| 工作溫度范圍 | -25°C ~ +60°C | |||||||||
| 冷卻方式 | 自然散熱 | 智能風冷 | ||||||||
| 防護等級 | IP66 | |||||||||
| 工作海拔 | 0 ~ 4000m | |||||||||
| 相對濕度 | 0 ~ 100% | |||||||||
| 拓撲 | 無變壓器 | |||||||||
| 夜間耗電 | <1W | |||||||||
| 質保 | 5年（標準）/ 10年（可選） | |||||||||
